DC/DCコンバータ
DCC-2000-24
・市販スイッチング電源が多機能定電流電源に
・驚異の効率 最大95.7％
・入力電圧 DC12V～24V （市販スイッチング電源 12V/15V/24Vが使用可能）
・選択できる出力 1A/2A （出力電圧 0V～（入力電圧 -4V））
各種出力電流コントロール
■定電流
PWM入力:
DC10-18V Duty 0%-100% PWM周波数範囲 1KHz±15%
⇒出力電流を0%から100%まで制御可能
ON/OFF入力:
DC3-18VのONで出力0A、OFFで設定出力電流
⇒Duty 50% 60Hz時の高速ON/OFFが可能（実力値）
抵抗入力:
外部抵抗接続で出力定電流最大値を設定
■最大電圧
抵抗入力:
外部抵抗接続で無負荷電圧最大値を設定
用途
■舞台照明LEDの制御
■画像処理のための照明制御
■各種バッテリー充電の定電流電源
■UV LEDの制御

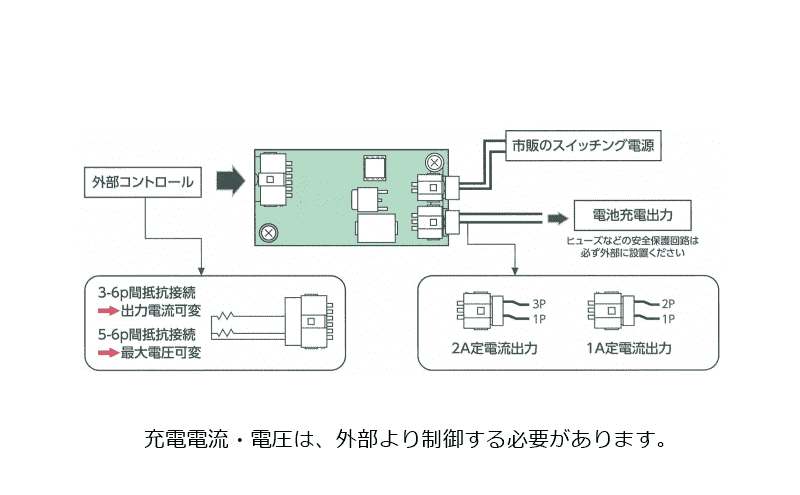

接続例
UVLED・可視光LED 点灯用
